隔膜式計量泵工作原理及結構
隔膜式計量泵是容積泵中較為特殊的一種形式。它依靠一個隔膜片的來回鼓動而改變工作室容積來吸入和排出液體的。
隔膜式計量泵主要由傳動部分和隔膜缸頭兩大部分組成。傳動部分是帶動隔膜片來回鼓動的驅動機構,它的傳動形式有機械傳動、液壓傳動和氣壓傳動等。其中應用較為廣泛的是液壓傳動。圖4-40為液壓傳動的隔膜泵,隔膜泵的工作部分主要由曲柄連桿機構(圖4-40中未畫出)、柱塞、液缸、隔膜、泵體、吸入閥和排出閥等組成,其中由曲軸連桿、柱塞和液缸構成的驅動機構與往復柱塞泵十分相似。

隔膜泵工作時曲柄連桿機構在電動機的驅動下,帶動柱塞作往復運動,柱塞的運動通過液缸內的工作液體(一般為油)而傳到隔膜,是隔膜來回鼓動。
隔膜計量泵缸頭部分主要由一隔膜片將被輸送的液體和工作液體分開,當隔膜片向傳動機構以便運動,泵缸內工作室為負壓而吸入液體;當隔膜片向另一邊運動時,則排出液體。被輸送的液體在泵缸內被隔膜片與工作液體隔開,只與泵缸、吸入閥、排出閥及隔膜片的泵內一側接觸,而不接觸柱塞以及密封裝置,這就使柱塞等重要零件完全在油介質中工作,處于良好的工作狀態。
隔膜片要有良好的柔韌性,還要有較好的耐腐蝕性,通常用四氟乙烯,橡膠等材料制成。
隔膜片兩側帶有網孔的鍋底壯零件是為了防止膜片局部產生過大而變形設置的,一般為膜片限制器。
隔膜式計量泵的密封性能較好,能夠較為容易地達到無泄露運行,可用于輸送酸堿鹽等腐蝕性液體及高粘稠度液體
隔膜式計量泵的分類與特點:

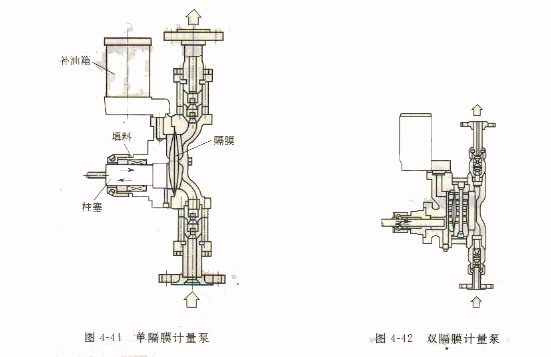

隔膜計量泵根據其隔膜的形式可以分為單隔膜泵、雙隔膜泵、管式隔膜泵和機械隔膜泵。單隔膜計量泵如圖4-41所示,雙隔膜計量泵如圖4-42所示。

根據隔膜液力端的結構形式分為液壓隔膜泵和機械隔膜泵兩種,其中液壓隔膜泵的柱塞與隔膜不接觸,將液力斷分隔成輸掖腔和液壓腔。輸液腔連接泵戲入、排出閥、液壓腔內充滿液壓油(輕質油)并與泵體上端的液壓油箱相通。當柱塞前后移動時,通過液壓油將壓力傳遞給隔膜并使之前后擾曲引起容積的變化,起到輸送液體的作用,并滿足精確計量的要求。機械隔膜泵的隔膜與柱塞機構連接,無液壓油系統,柱塞的前后移動直接帶動隔膜前、后擾曲變形,從而起到輸送液體的作用。機械隔膜泵和液壓隔膜泵的區別與特點如下:
類型
|
特點
|
機械式隔膜計量泵
|
1、 價格較低
2、 無動密封、無泄露
3、 能輸送高黏度介質、磨損性漿料和危險性化學品
4、 隔膜承受高壓力,隔膜壽命較短
5、 無安全泄放裝置
|
液壓隔膜式計量泵
|
1、無動密封、無泄露,有安全泄放裝置,維護簡單
2、壓力可達35MPA;流量在10:1范圍內,計量精度可達1%;壓力每升高6.9MPA;流量下降5%-10%
3、價格較高
4、用于中等黏度的介質
|
|
